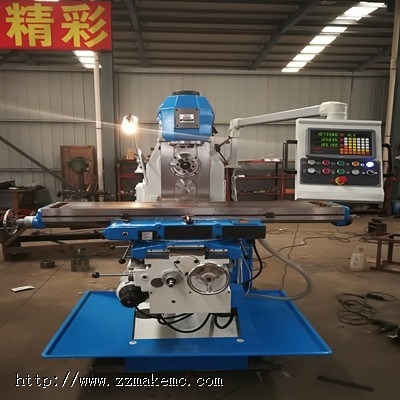

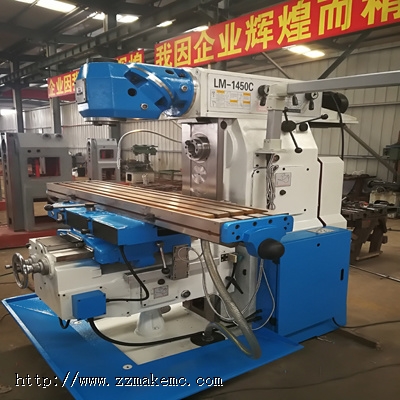

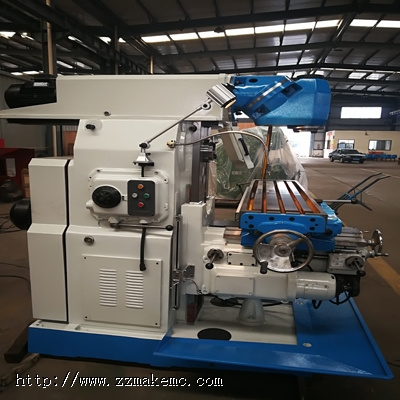

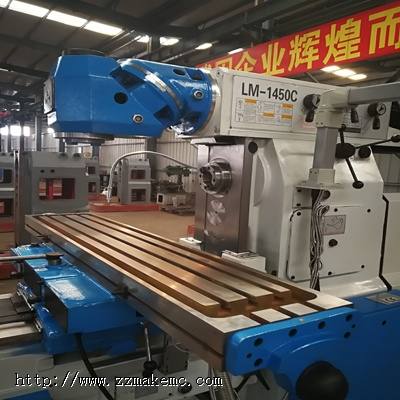

万能转头铣床（LM1450C）



工作台尺寸	mm	1600*320
T型槽数量，宽度，节距	mm	3*18*70
最大纵向行程	mm	800
最大横向行程	mm	320
最大垂直旅行	mm	350-400 the foundation needs special making
机械臂行程	mm	730
立铣头回转角	degree	360
最大旋转工作台角度	degree	45
立轴距柱面距离（min）	mm	270
水平主轴至闸板底部距离	mm	200
水平主轴锥度	taper	7:24 NO50
铣头主轴锥度	taper	7:24 NO50
水平主轴速度等级	steps	18
水平主轴转速范围	rpm	30-1500(50HZ)
铣头主轴转速等级	steps	12
铣头主轴转速范围	rpm	51-1483(50HZ)
工作台进给等级	steps	18
纵向、横向、垂直进给速度范围	mm/min	23.5-1180 8-394
纵向、横向、垂直快速行驶速度	mm/min	2300 770
铣头主轴驱动电机	kw	4
水平方向主轴驱动电机	kw	7.5
进给电机	kw	1.5
冷却泵	w	125
净重/毛重	kg	3500/3700
外形尺寸(L W H)	mm	2230*2100*2250
