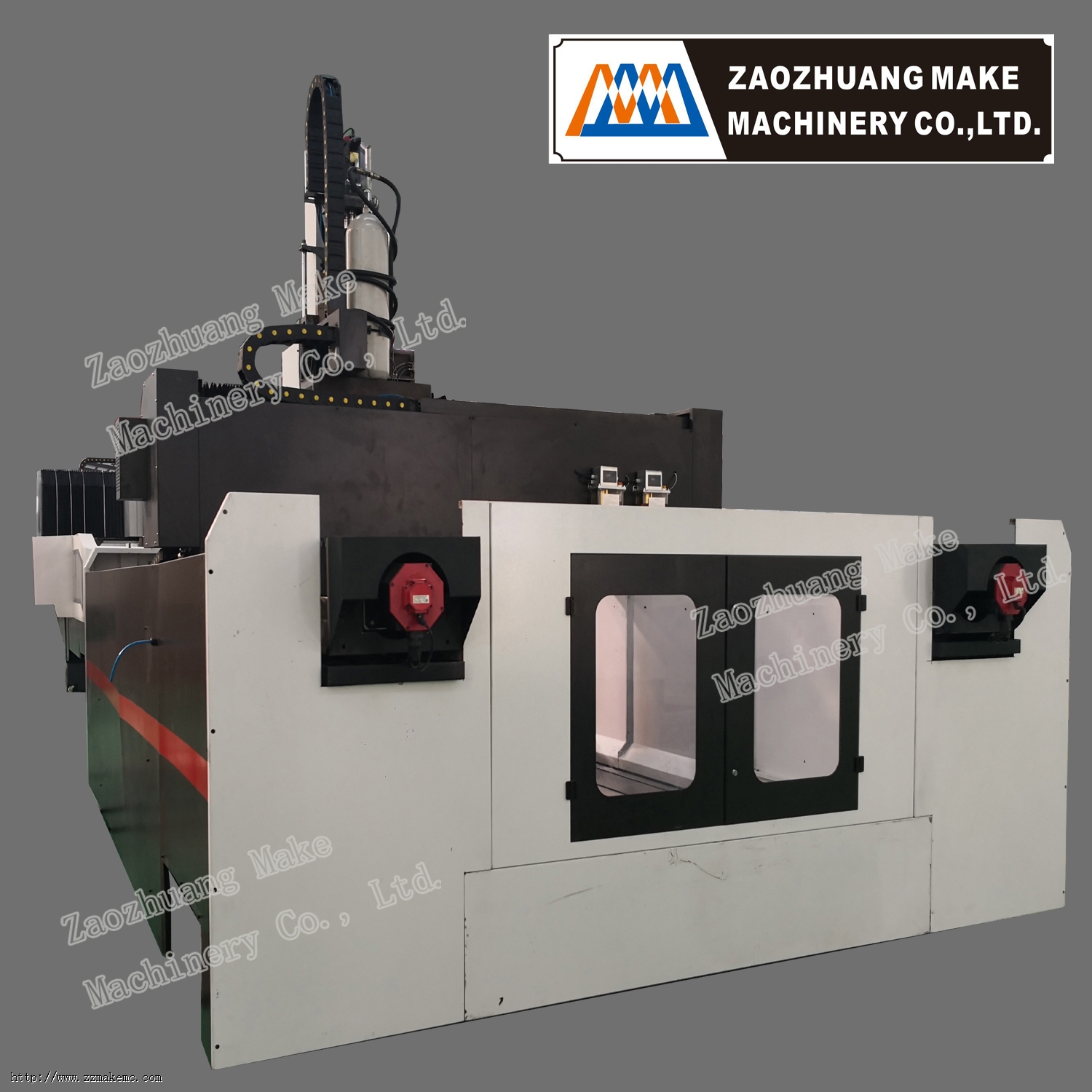

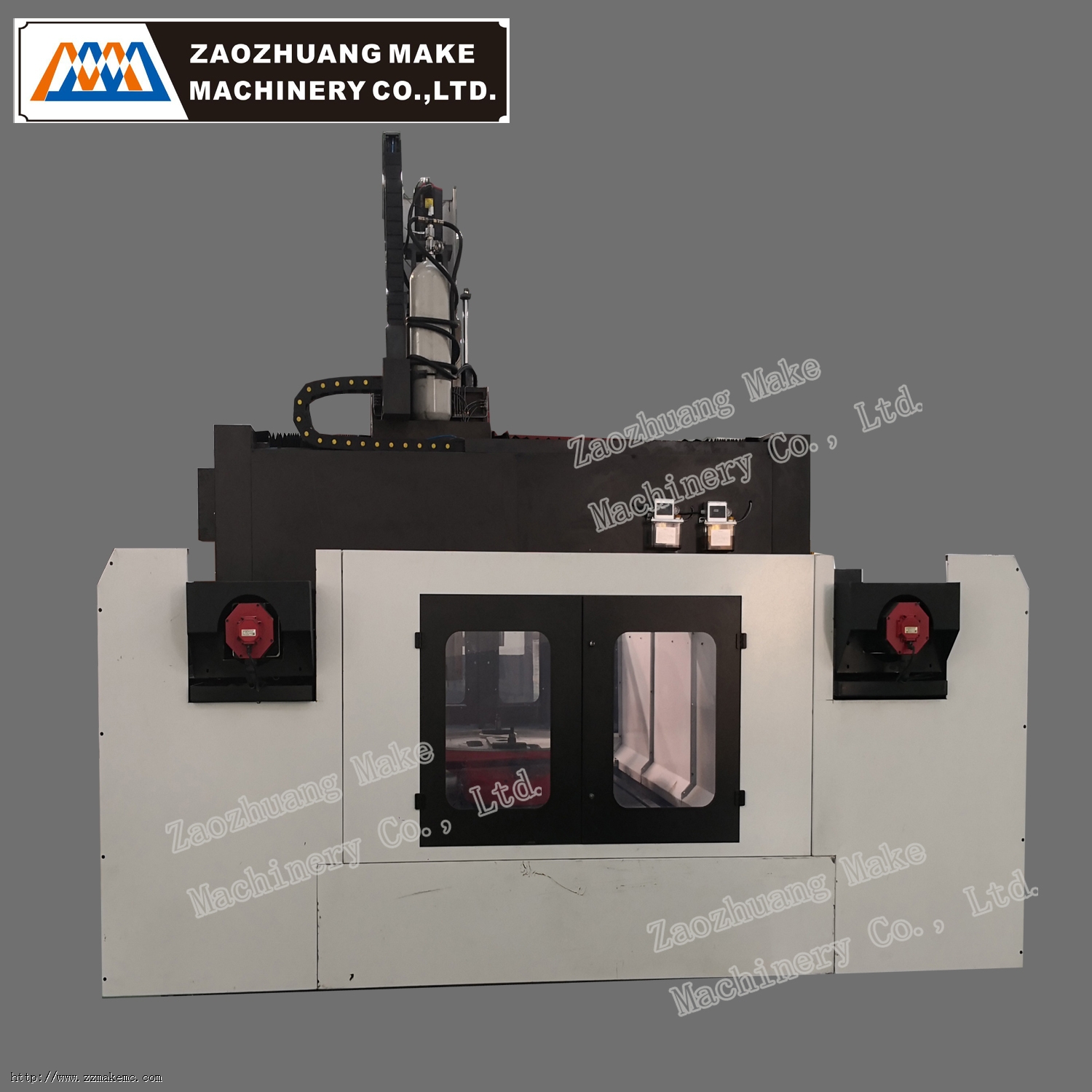

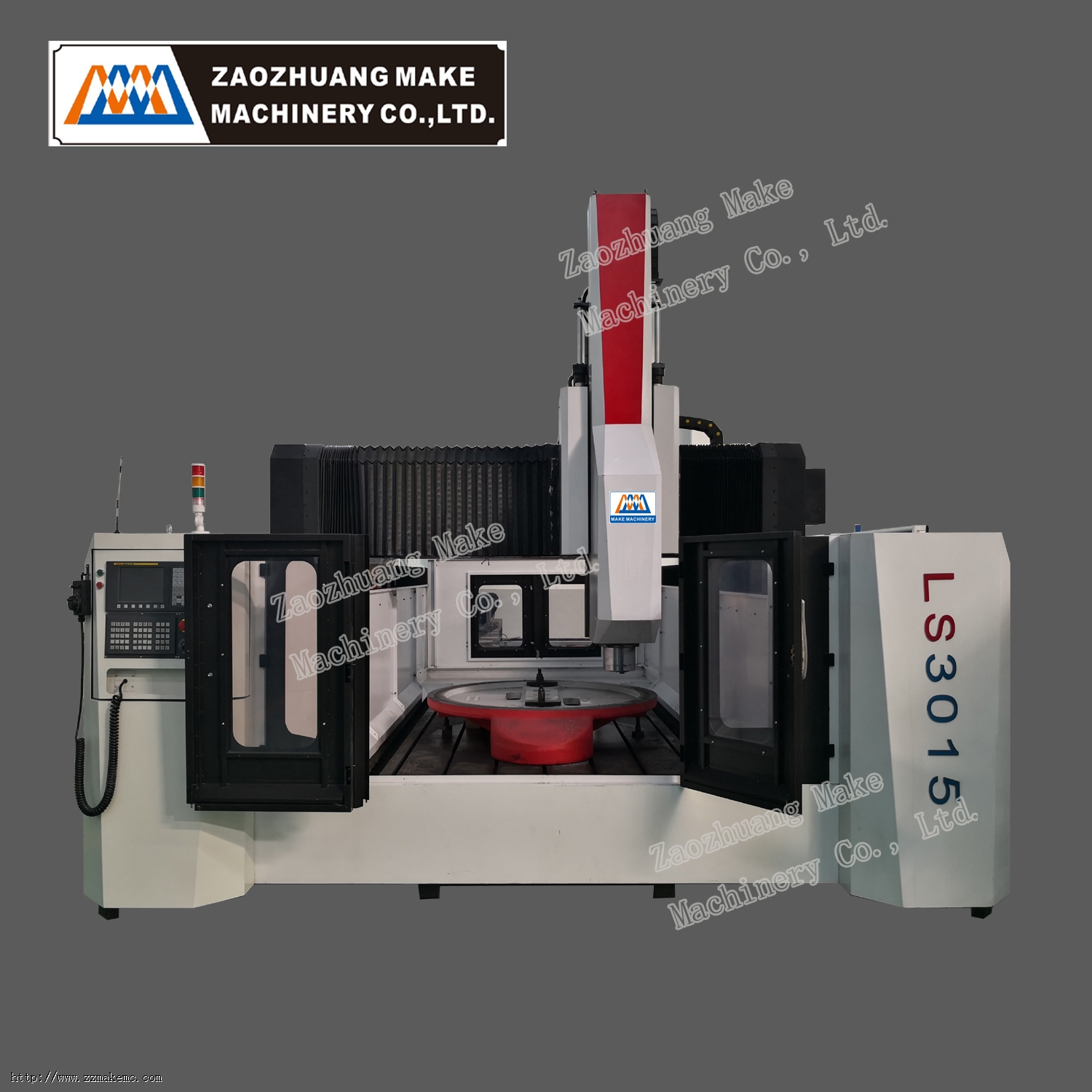

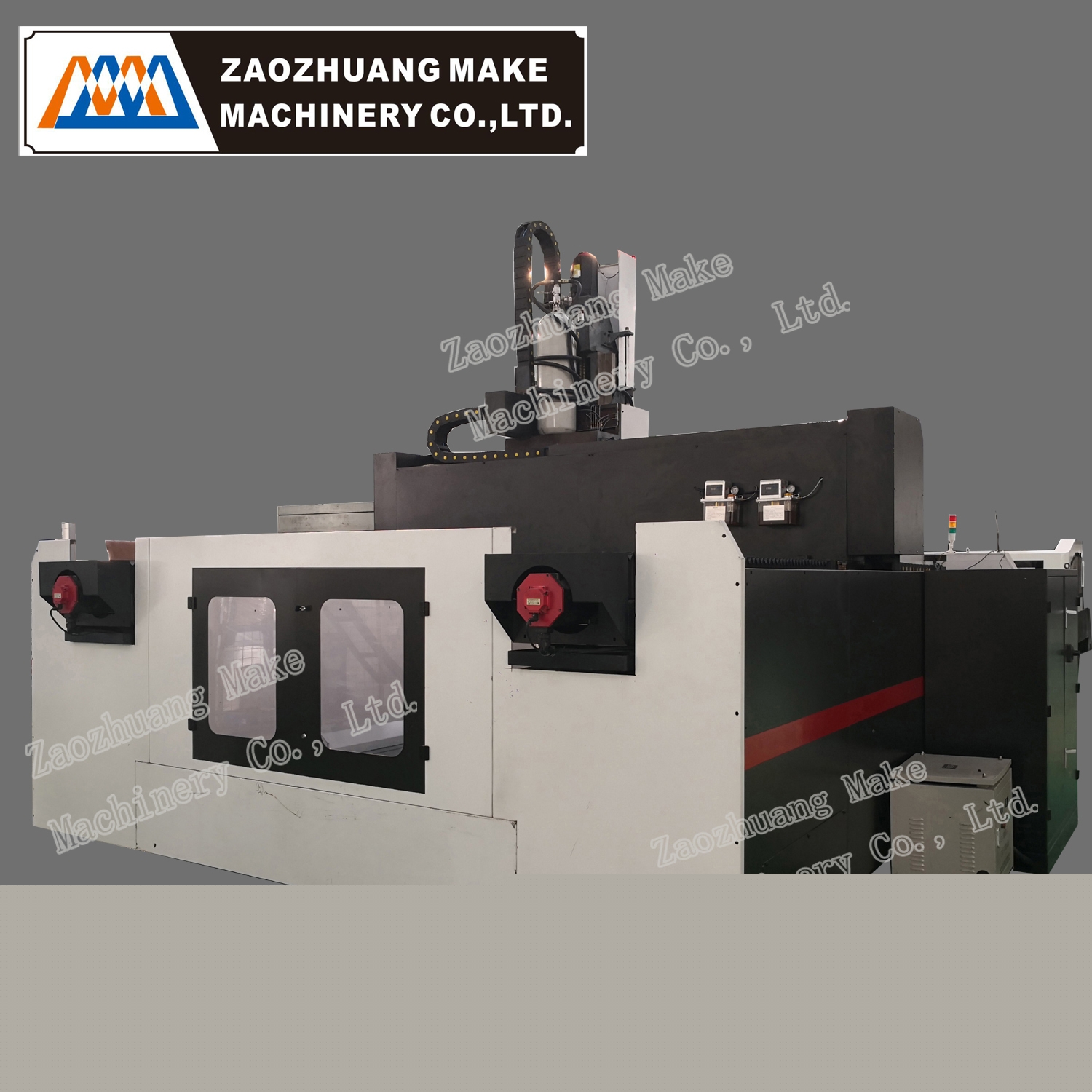

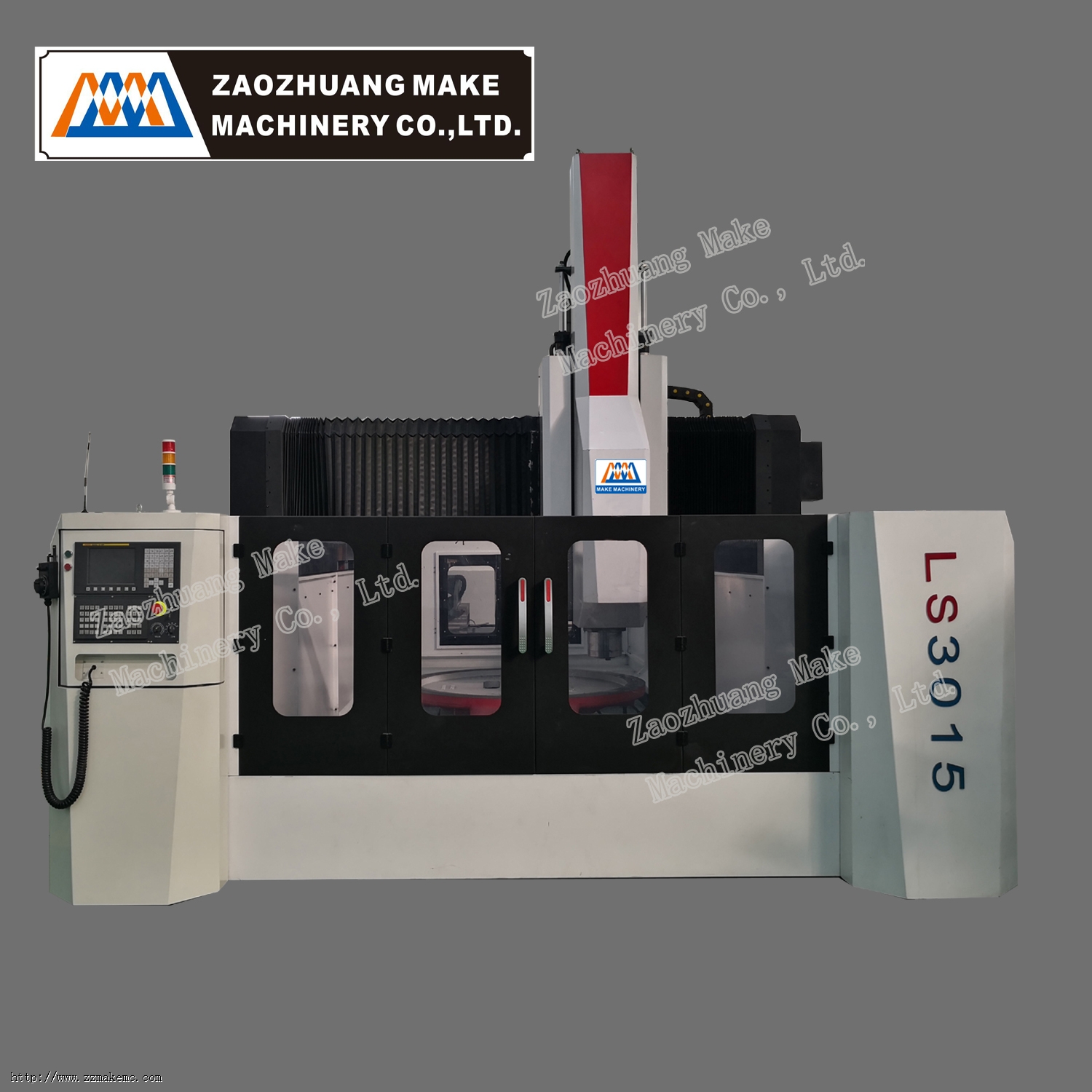

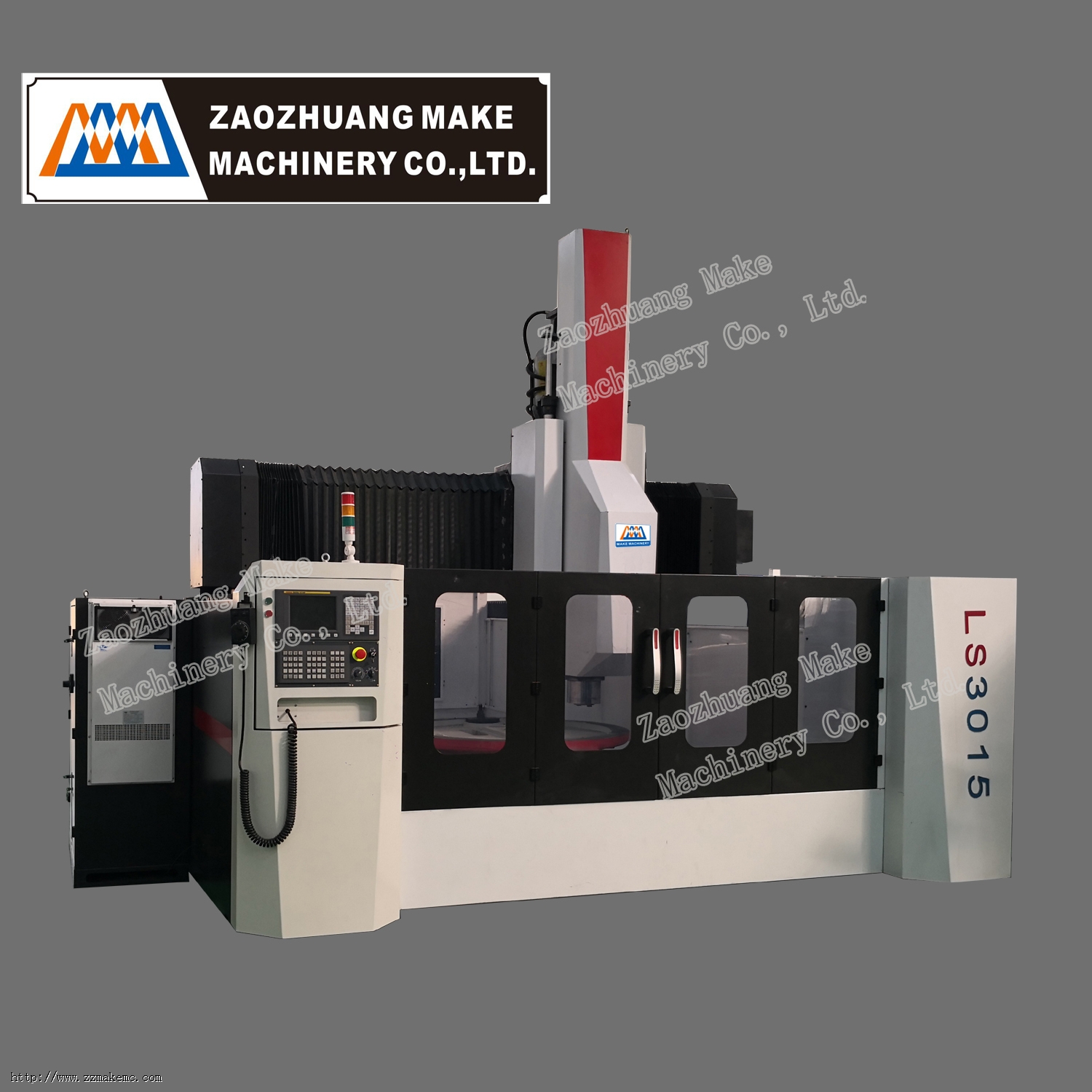

LS3015桥式数控龙门铣床

功能及特点:

说明本机床是我公司采用当代先进的设计制造技术，采用CAD优化设计方法，桥式结构，工作台上工件保持静止，横梁在双立桥上往复运动，立桥在床身两侧固定联接的布局形式，执行国家现行精度标准，配置国内、外先进的功能部件，结构性能上实现了大扭矩强力切削、机床动态、静态高刚度，高精度各项运行安全可靠，使用寿命长，加工效率高的高科技机电一体化产品，机床具备铣、镗、钻、平面、锥面、球面、沟槽、外圆、2Ｄ和３Ｄ各种加工功能，广泛应用于汽车、军工、印刷、交通、纺织、能源、航空航天、模具各种机械加工领域





Item	名称	规格	Unit	QTY
1	地基螺栓、垫片、弹垫		set套	与机床配套
2	垫铁		set套	与机床配套
3	拉钉	MAS-P50T-1(45°)	pc件	1
4	电气说明书		set套	1
5	机械说明书		set套	1
6	编程说明书		set套	1
7	合格证明书		set套	1
8	维修配套目录		set套	1

Parameter				unit单位	LS3015
行程	X axis	X轴行程		mm	3000
	Y axis	Y轴行程		mm	1500
	Z axis	Z轴行程		mm	800
	Distance from spindle nose to table surface	主轴鼻端至台面		mm	200～910
	Between columns	两立柱间距		mm	1800
工作台	Worktable size	工作台尺寸		mm	1650×3000
	T-slot size	T形槽（数目－尺寸×间距）		mm	7-24×180
	X axis gauge width	X轴线规宽度			X轴55规格重载滚柱线轨X-axis 55 heavy duty roller track
	Y axis gauge width	Y轴线规宽度			Y轴3条55规格重载滚柱线轨Three 55 gauge heavy duty roller tracks of Y axis
	Max.load of worktable	工作台最大载重		t	35
定位精度	X axis	Ｘ轴		mm	0.08
	Y axis	Ｙ轴		mm	0.03
	Z axis	Ｚ轴		mm	0.025
重复定位精度	X axis	Ｘ轴		mm	0.02
	Y axis	Ｙ轴		mm	0.015
	Z axis	Ｚ轴		mm	0.015
主轴	Taper	主轴锥度			BT50
	Spindle form	主轴形式		rpm	同步带传动（1:2）
	Power	主轴功率		kw	26
90°直角铣头				/	重切削，可配Ø315刀盘
快速移动速度		X axis	X轴	mm/min	10000
		Y axis	Y轴	mm/min	8000
		Z axis	Z轴	mm/min	4000
工进速度		X axis	X轴	mm/min	0-4000
