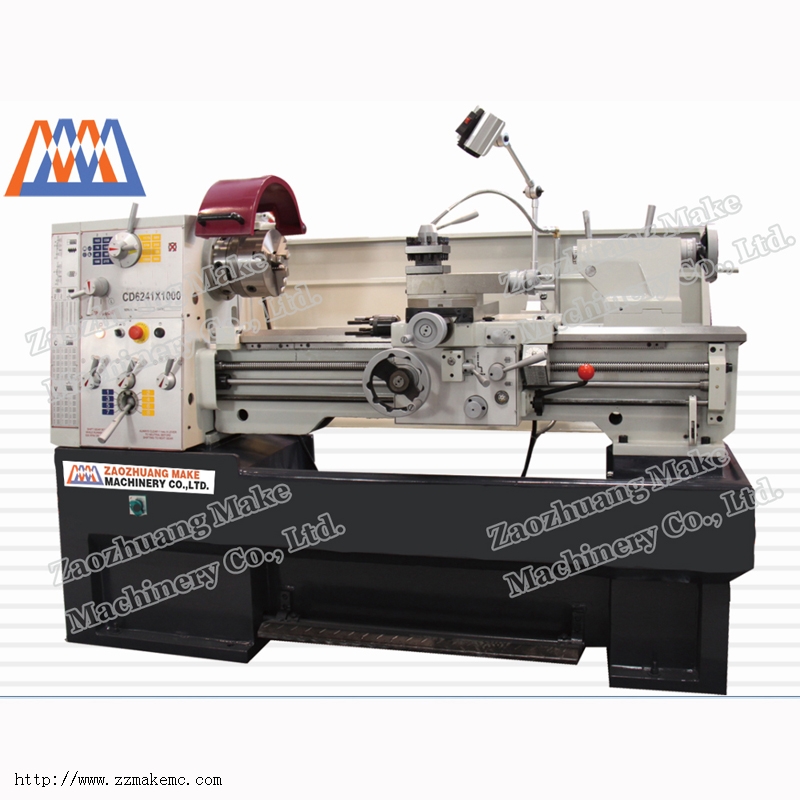

卧式精密机床

卧式精密机床                                                            High Precison & Heavy Duty Industrial Lathe
机型	CD6241
床身最大回转直径	Φ410mm(16")
刀架回转直径	Φ255mm(10")
马鞍槽内最大回转直径	Φ580(23")
中心高	205mm(8")
最大工件长度	100mm(40")/1500mm(60")
床身宽度	250mm(10")
刀杆尺寸	20mm*20mmm(3/4"*3/4")
中托板最大横向行程	210mm(8 1/2"）
小托板最大纵向行程	140mm(5 1/2")
主轴通孔直径	Φ52mm(2")
主轴类型	D1-6
主轴内孔锥度	MT#6
主轴转速范围	16 changes 45-1800r/min
丝杆直径和螺纹	28mm*6mm/4 T.P.I.
公制纵向进给范围	0.05-1.7mm/rev(17 Nos)
英制纵向进给范围	0.002"-0.067"/rev(17 Nos)
公制横向进给范围	0.025"-0.85/rev(17 Nos)
英制横向进给范围	0.001"-0.0335"/rev(17 Nos)
公制螺纹范围	0.2-14mm(No.40)
英制螺纹范围	2-72 T.P.I(No.46)
径节范围/种数	8-44 D.P.(22 Nos)
模数范围/种数	0.3-3.5 M.P.(19 Nos)
尾架套筒直径	50mm(3")
尾架套筒行程	120mm(4-3/5")
尾架套筒内孔锥度	MT#4
主电机功率	2.2/3.3kw(optional 3/4.5kw)
水泵功率	4P,3PH,91W
外形尺寸（长*宽*高）	1940*850*1321mm
包装箱尺寸（长*宽*高）	2030*820*1620/2530*890*1621mm
净重/毛重	1550/1760kg  1950/2211kg
