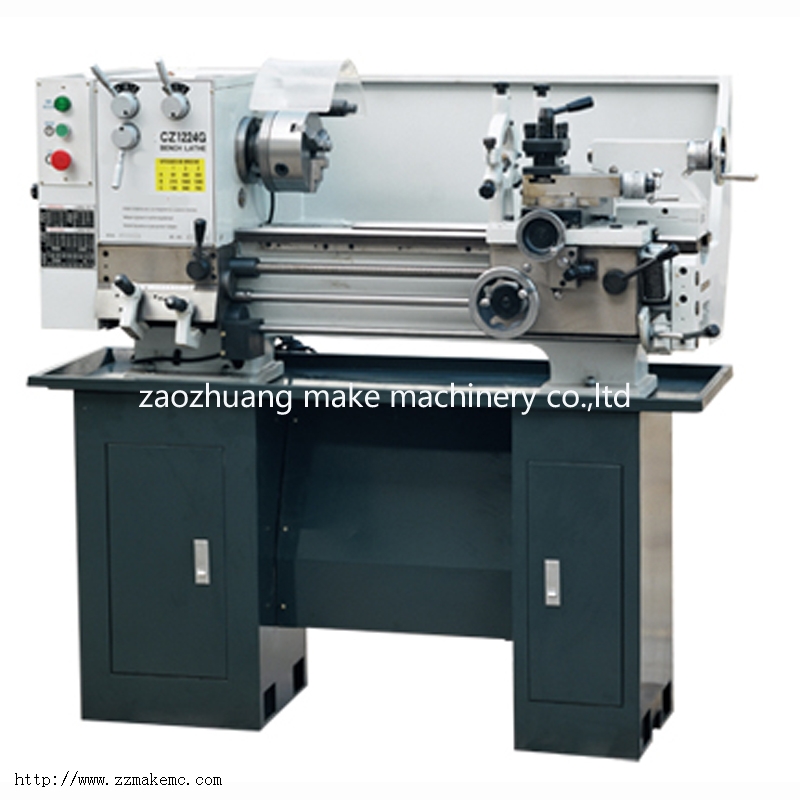

台式车床

高强度，高刚性，铸铁件
V型淬火及精磨导轨
马鞍结构床身
纵向和横向进给互锁
配备点动开关
可切削公制/英制螺纹
全齿轮精密主轴箱

技术参数
项目	单位	CZ1224G		CZ1237G		CZ1324G		CZ1337G
床身上最大回转直径	mm	φ305		φ305		φ330		φ350
拖板上最大回转直径	mm	φ173		φ173		φ195		φ215
马鞍内最大回转直径	mm	φ440		φ440		φ465		φ485
床身导轨宽度	mm	182		182		182		182
最大工件长度(两顶尖)	mm	530		940		530		940
主轴内孔锥度		M.T.5		M.T.5		M.T.5		M.T.5
主轴通孔直径	mm	φ38		φ38		φ38		φ38
主轴转速级数		9		9		9		9
主轴转速范围	rpm	64~1500		64~1500		64~1500		64~1500
公制螺纹		15kinds (0.25~ 7.5mm)	11kinds (0.5~ 3.5mm)	15kinds (0.25~ 7.5mm)	11kinds(0.5~ 3.5mm)	15kinds (0.25~ 7.5mm)	11kinds(0.5~ 3.5mm)	15kinds (0.25~ 7.5mm)	11kinds (0.5~ 3.5mm)
英制螺纹		40kinds(4~112 T.P.I)	14kinds(7-1/2~ 48 T.P.I)	40kinds(4~112 T.P.I)	14kinds(7-1/2~ 48 T.P.I)	40kinds(4~112 T.P.I)	14kinds(7-1/2~ 48 T.P.I)	40kinds(4~112 T.P.I)	14kinds(7-1/2~ 48 T.P.I)
进给量范围	mm/r	0.12~ 0.42(0.0047”~0.0165)	0.051~ 0.303(0.002”~0.012”)	0.12~ 0.42(0.0047”~0.0165)	0.051~ 0.303(0.002”~0.012”)	0.12~ 0.42(0.0047”~0.0165)	0.051~ 0.303(0.002”~0.012”)	0.12~ 0.42(0.0047”~0.0165”)	0.051~ 0.303(0.002”~0.012”)
主丝杆直径	mm	φ22(7/8”)		φ22(7/8”)		φ22(7/8”)		φ22(7/8”)
主丝杆螺距		3mm or 8T.P.I		3mm or 8T.P.I		3mm or 8T.P.I		3mm or 8T.P.I
溜板箱行程	mm	510		850		510		850
中拖板行程	mm	150		150		150		150
刀架行程	mm	90		90		90		90
尾架套筒行程	mm	100		100		100		100
尾架套筒直径	mm	φ32		φ32		φ32		φ32
尾架套筒锥度	mm	M.T.3		M.T.3		M.T.3		M.T.3
主电动机功率	Kw	1.1(1.5HP)		1.1(1.5HP)		1.1(1.5HP)		1.1(1.5HP)
冷却泵电动机功率	Kw	0.04(0.055HP)		0.04(0.055HP)		0.04(0.055HP)		0.04(0.055HP)
主机(长×宽×高)	mm	1420×750×760		1780×750×760		1420×750×760		1780×750×760
床脚(左) (长×宽×高)	mm	400×370×700		400×370×700		400×370×700		400×370×700
床脚(右) (长×宽×高)	mm	300×370×700		300×370×700		300×370×700		300×370×700
主机	Kg	380/430		395/445		382/432		400/450
床脚	Kg	60/65		60/65		60/65		60/65
装箱数		27pcs/20’c ontainer		24pcs/20’ container		27pcs/20’ container		24pcs/20’ container
