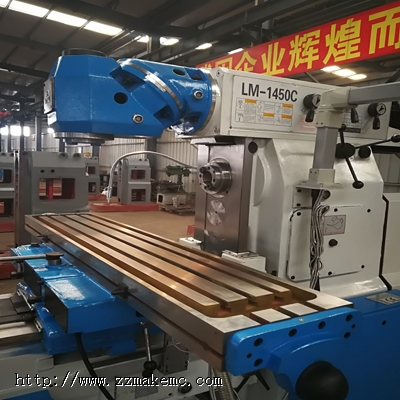

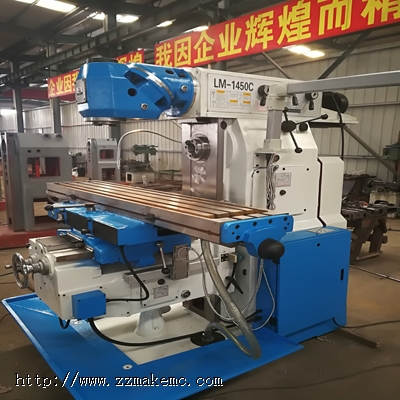

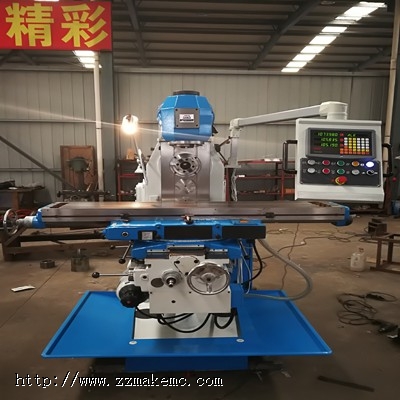

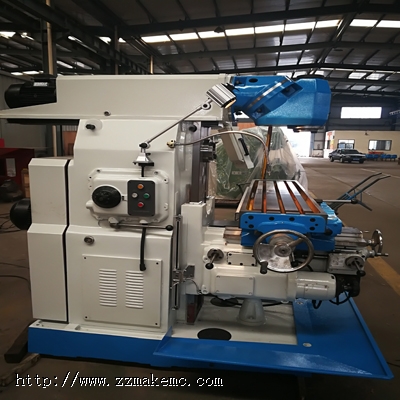

万能铣床 LM1450C
LM1450万能铣床可加装各种工具来来加工铣削平面、斜面、沟槽等。如果使用万能铣头、圆工作台、分度头等铣床附件时，可以扩大机床加工范围。适合模具特殊钢加工、矿山设备、产业设备等重型大型机械加工。
LM-1450万能铣床的工作台可向左、右各回转45°，当工作台转动一定角度，采用分度头附件时，可以加工各种螺旋面。
|
工作台尺寸 |
mm |
1600*320 |
|
T型槽数量，宽度，间距T-slot number,width,pitch |
mm |
3*18*70 |
|
最大纵向行程Max.longitudinal travel |
mm |
800 |
|
最大横向形成Max.cross travel |
mm |
320 |
|
最大垂直行程Max.vertical travel |
mm |
350-400 |
|
机器手行程Travel of arm |
mm |
730 |
|
立式铣头回转角度Swivle angle of the vertical milling head |
degree |
360 |
|
最大工作台转角Max.rotary angle of table |
degree |
45 |
|
主轴离柱面的距离（最小）Distance from vertical spindle to column surface(min) |
mm |
270 |
|
从水平主轴到柱塞底部的距离Distance from horizontal spindle to ram bottom |
mm |
200 |
|
水平主轴锥度Level spindle taper |
taper |
7:24 NO50 |
|
铣头主轴锥度Milling head spindle taper |
taper |
7:24 NO50 |
|
水平主轴速度级数Level spindle speed grade |
steps |
18 |
|
水平主轴速度范围Level spindle speed range |
rpm |
30-1500(50HZ) |
|
西游主轴速度级数Milling head spindel speed grade |
steps |
12 |
|
铣头主轴速度范围Milling head spindel speed range |
rpm |
51-1483(50HZ) |
|
工作台进给级数Grade of the work-table feeds |
steps |
18 |
|
进给速度范围（纵向，横向，垂直）Range of feed speeds longitudinal,crosss,vertical |
mm/min |
23.5-1180 8-394 |
|
快速移动速度（纵向，横向，垂直）Speed of rapid travel longitudinal,crosss,vertical |
mm/min |
2300 770 |
|
铣头主轴传动电机Milling head spindle drive motor |
kw |
4 |
|
水平主轴传动电机Level spindle drive motor |
kw |
7.5 |
|
进给电机Feed motor |
kw |
1.5 |
|
冷却泵Coolant pump |
w |
125 |
|
净重/毛重Net weight/Gross weight |
kg |
3500/3700 |
|
外形尺寸Overall dimensions(L W H) |
mm |
2230*2100*2250 |
