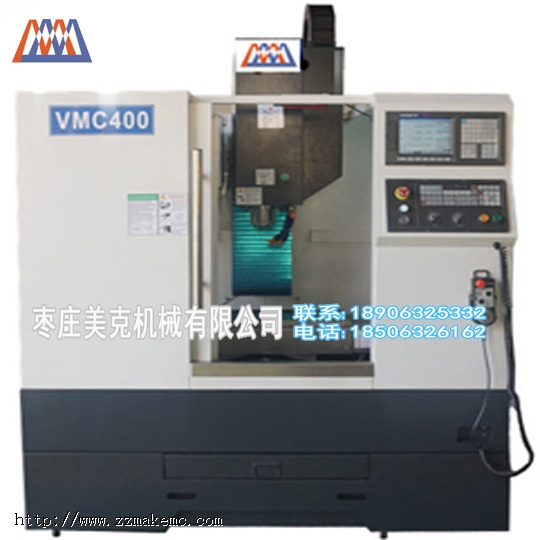

VMC400立式加工中心

一、产品简介及用途

VMC400数控加工中心是我司自主研发的一款新产品。外观宜人，具时代感。高强度的整体铸铁结构与实效时效处理工艺保证了基础件的刚性及长期使用精度。由于采用了先进的机床设计理念，主轴无需配重，床身结构更为紧凑、合理。在加大了工作台尺寸和工件行程，扩大了工作范围的同时，整机体积更小，为您节约了宝贵的生产空间。能够一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工。广泛应用于多种金属及其他材料的高精度加工和教学领域。

二、结构特点：

1、人字形稳固立柱，超大Z轴行程，可根据客户需要安装4轴。

2、台湾滚珠丝杠，进给速度高，机床定位精度高。

3、X、Y、Z三个方向导轨。丝杠采用密闭防护，保证丝杠及导轨的清洁，确保机床传动及运动精度。

4、机床外防采用全封闭结构设计，安全可靠。可选用半防护结构，两侧门用向上推式提拉大窗，方便观看，安全；前门一侧单边开门，开门空间大于480mm，单边门的上下开透明窗，门带导轨，带PLC门安全锁，内含接水箱和冷却泵等。不锈钢伸缩保护罩。电机带有保护罩。焊接均匀，无焊疤，不渗水。

5、自动润滑系统、自动冷却系统、工作灯（日灯管）、三色指示灯（可折叠）、气动装置（三联体气阀等，不带空气压缩机）和带气枪。

6、机床操作系统符合人体工程学原理，操作方便。







三、标准配置：

A.数控系统：广数GSK218MC-H

B.刀库：岗田OKADA ATC-12把斗笠式，12把刀库

C.主轴：台湾丹铨BT30（TAIWAN VOLIS brand, max. 8,000rpm）

D.丝杠：台湾银泰PMI/或上银HIWIN滚珠螺杆.导轨型号：25，导轨宽度：X/Y/Z:191/330/212mm

E.线轨：台湾银泰PMI/或上银HIWIN滚珠螺杆，（3轴伺服电机和丝杆联轴器直连），丝杆型号：2505 (直径:25mm,螺距:5mm)。

F.电器件：德国施耐德电器及国产品牌。




四、 VMC400主要参数




项目	内容	单位	VMC400
工作台	工作台尺寸	mm	240*820
	T型槽个数-宽度-间距	mm	3-25-60
	最大负荷	KG	150
行程	X向行程	mm	400
	Y向行程	mm	300
	Z向行程	mm	500
	主轴鼻端至工作台距离	mm	80-580
	主轴中心至立柱导轨面距离	mm	285
进给	X、Y向快速进给	mm/min	20000
	Z向快速进给	mm/min	16000
	X、Y向切削进给	mm/min	1-6000
	Z向切削进给	mm/min	1-6000
主轴	主轴锥孔		BT30
	主轴转速	r/min	80-8000
	主电机功率	KW	3.7
刀库	刀库容量	把	斗笠12
	最大刀具重量	KG	3.5
	最大刀具尺寸	mm	200
	换刀时间	s	6
精度	定位精度	mm	0.012
	重复定位精度	mm	0.005
重量		KG
外形尺寸		mm

五、标准配件：

1、铣夹头：一套

2、内六角扳手：一套

3、平口螺丝刀：一把

4、呆口扳手：12-14、17-19各一把
