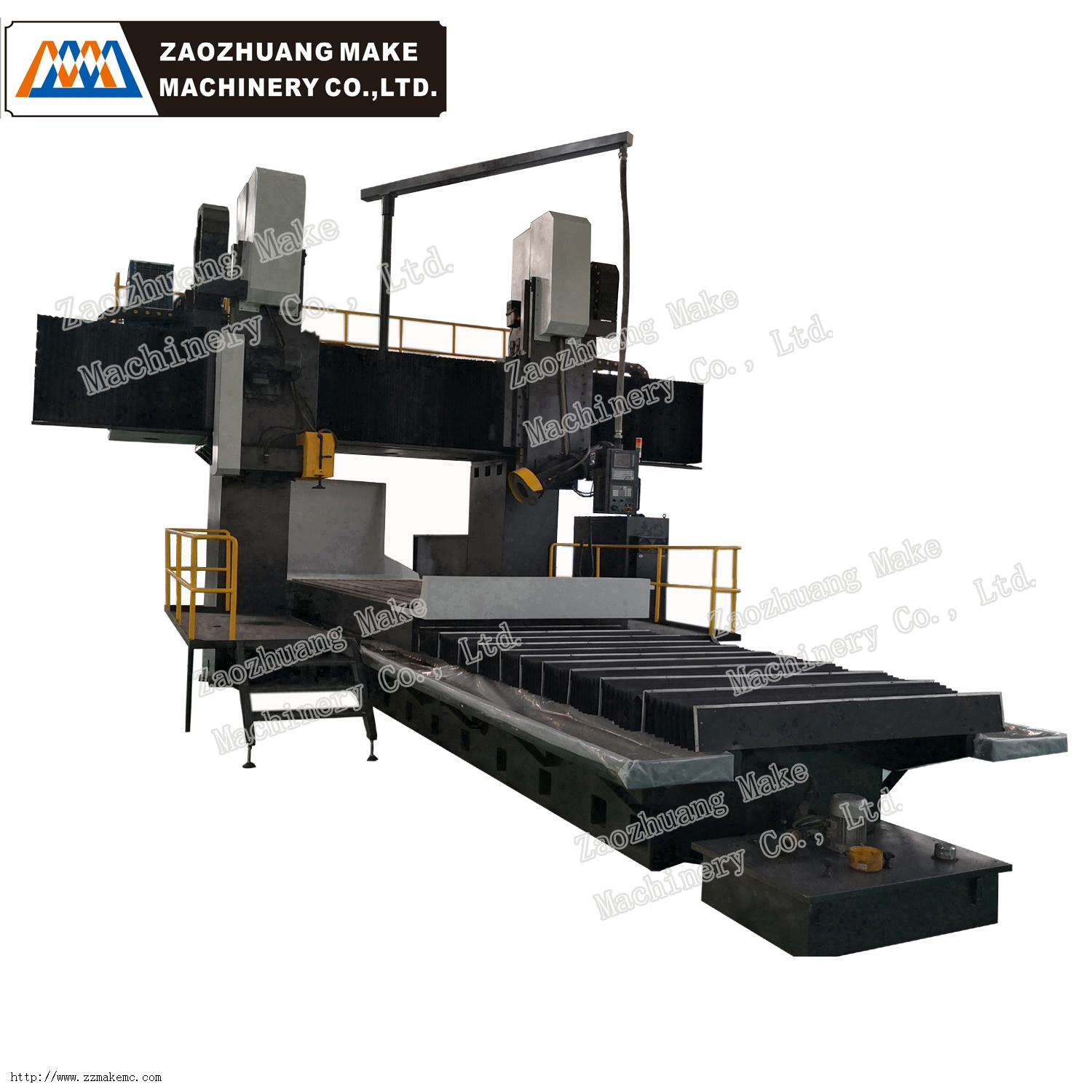

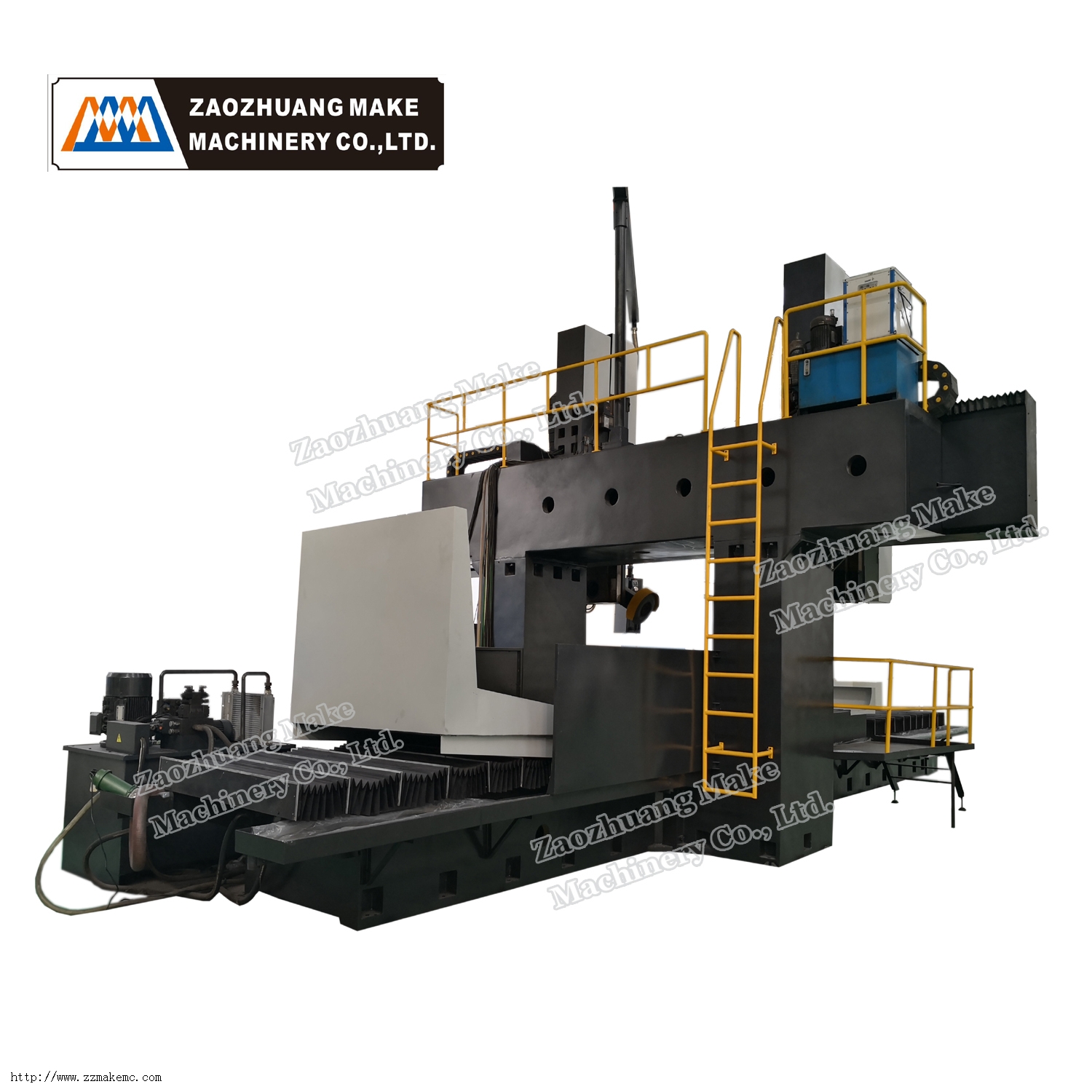

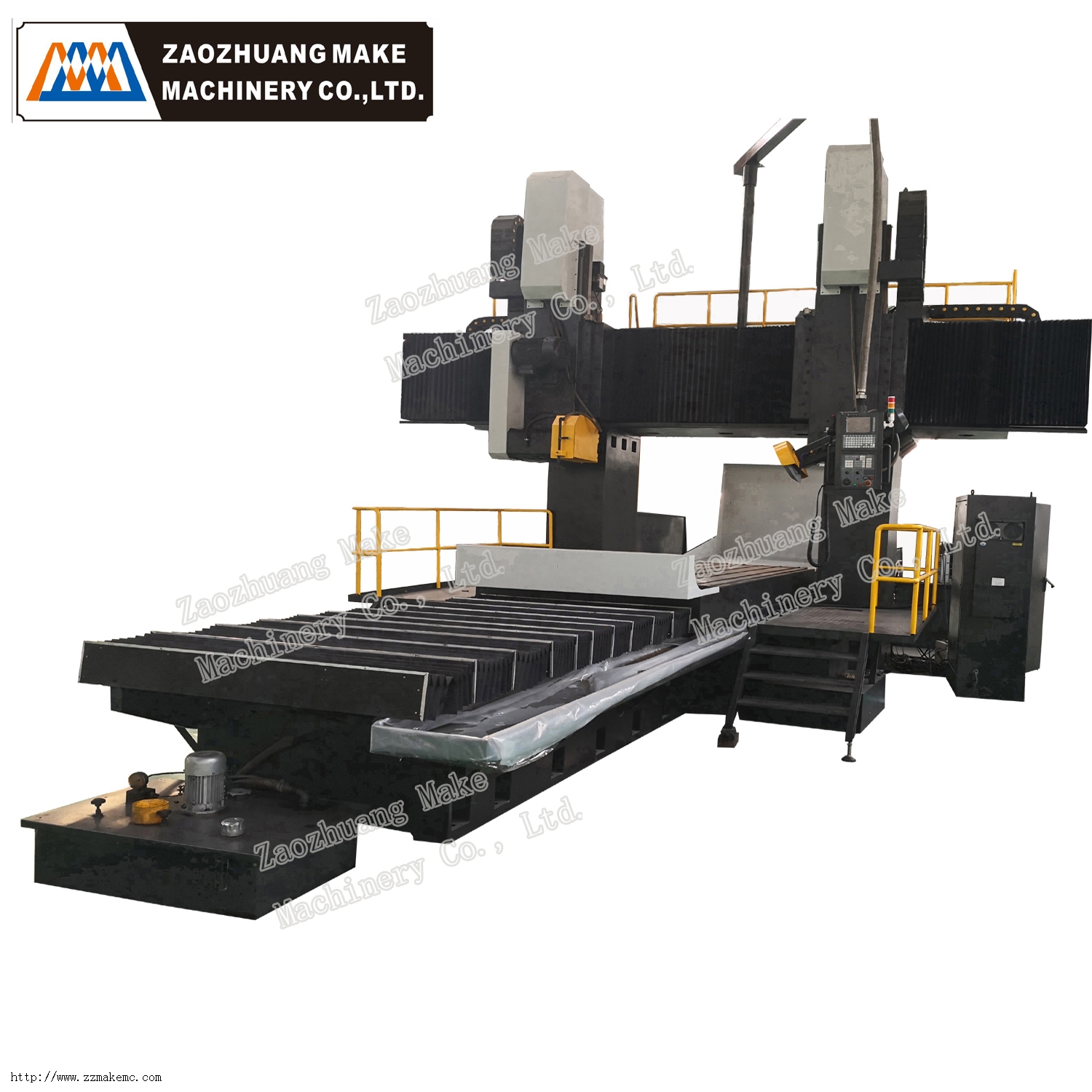

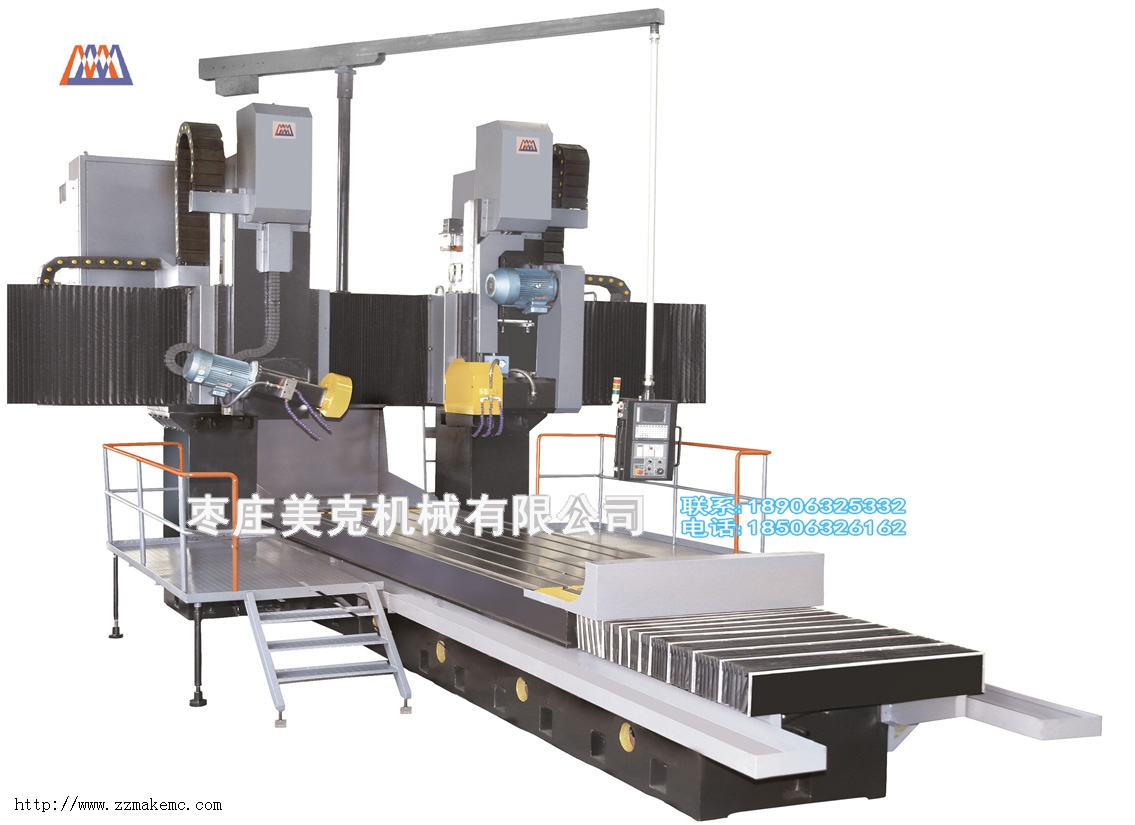

MK系列数控导轨磨床

. 特点： 伺服控制器控制，液压传动控制，伺服电机-行星减速机-滚珠丝杠驱动系统，箱形框架构件等部分组成。 卧式磨头以磨削水平平面为主。 立式磨头（液压锁紧），以磨削侧平面为主，调整角度，亦可磨削任何角度的V形轨及燕尾槽等斜面）。 采用龙门式结构，由双立柱、横梁及床身组成封闭式刚性框架结构。 横梁为矩形阶梯式导轨，力学性能好，刚性强。 卧式磨头采用静压主轴，立式磨头采用滚动轴承。 工作台移动可无级调速，运动平稳，噪音小，独立液压站装有油温风冷装置。工作台移动速度及定距，可远程控制，无级调速，并有点动和自动功能。 由自动润滑装置进行润滑。若缺油可自动停机并报警。 Features： 1.    Composed of servo controller, hydraulic transmission system, servo motor-reducer-ball screw drive system, box shape frame, etc. 2.    Horizontal grinding head is mainly for grinding level plane, vertical grinding head(hydraulic locking) is mostly for side plane/grinding incline of V type guide-way & swallow-tail slot at any angle is possible. 3.    Gantry framework and enclosed strong box shape structure composed of double column, beam & bed. Rectangular staged guide-way with good mechanical property & high rigidity. 4.    State-patented spindle for horizontal grinding head and roller bearings for vertical grinding head. 5.    Step-less & stable table motion with low noise, independent hydraulic station with cooling unit. Long-range-control & step-less table moving speed with inching & auto function. 6.    It is with auto lubrication and it stops & alarms automatically if oil not enough.

序号	参数	MK1630	MK1640	MK2040	MK2060	MK2080	MK2860	MK2880
1	最大磨削宽度/长度 mm	1600/3000	1600/4000	2000/4000	2000/6000	2000/8000	2800/6000	2800/8000
2	最大磨削高度（卧/立） mm	800/750	800/750	1200/1050	1200/1050	1200/1050	1500/1200	1500/1200
3	最大过件高度  mm	800	800	1200	1200	1200	1500	1500
4	工件最大重量  kg	5000	6000	8000	10000	12000	25000	30000
5	立柱间距  mm	1700	1700	2100	2100	2100	3000	3000
6	工作台面宽度/长度  mm	1250/3000	1250/4000	1600/4000	1600/6000	1600/8000	2500×6000	2500×8000
7	T型槽数量/宽度 个/mm	7/28	7/28	9/28	9/28	9/28	11/28	11/28
8	工作台最大行程  mm	3200	4200	4200	6200	8200	8200	8200
9	工作台移动速度  m/min	5-18	5-18	5-18	5-18	5-18	5-18	5-18
10	主轴转速（卧/立）  rpm	1300/1450	1300/1450	1300/1450	1300/1450	1300/1450	868/970	868/970
11	砂轮尺寸 （卧/立  外/宽/内） mm	φ500/75 /φ203	φ500/75 /φ203	φ500/75 /φ203	φ500/75 /φ203	φ500/75 /φ203	φ600× 100×φ203	φ600× 100×φ203
		φ405/62 /φ127	φ405/62 /φ127	φ405/62 /φ127	φ405/62 /φ127	φ405/62 /φ127	φ500× 75×φ203	φ500× 75×φ203
12	电机功率（卧/立） Kw	11/7.5	11/7.5	11/7.5	11/7.5	11/7.5	22/11	22/11
13	外形尺寸 （长/宽/高）  mm	12000× 6000×6000	16000× 6000×6000	16000× 6500×6500	21000× 6500×6500	25000x 6500×6500	21000× 9000×6600	25000× 9000×6600
