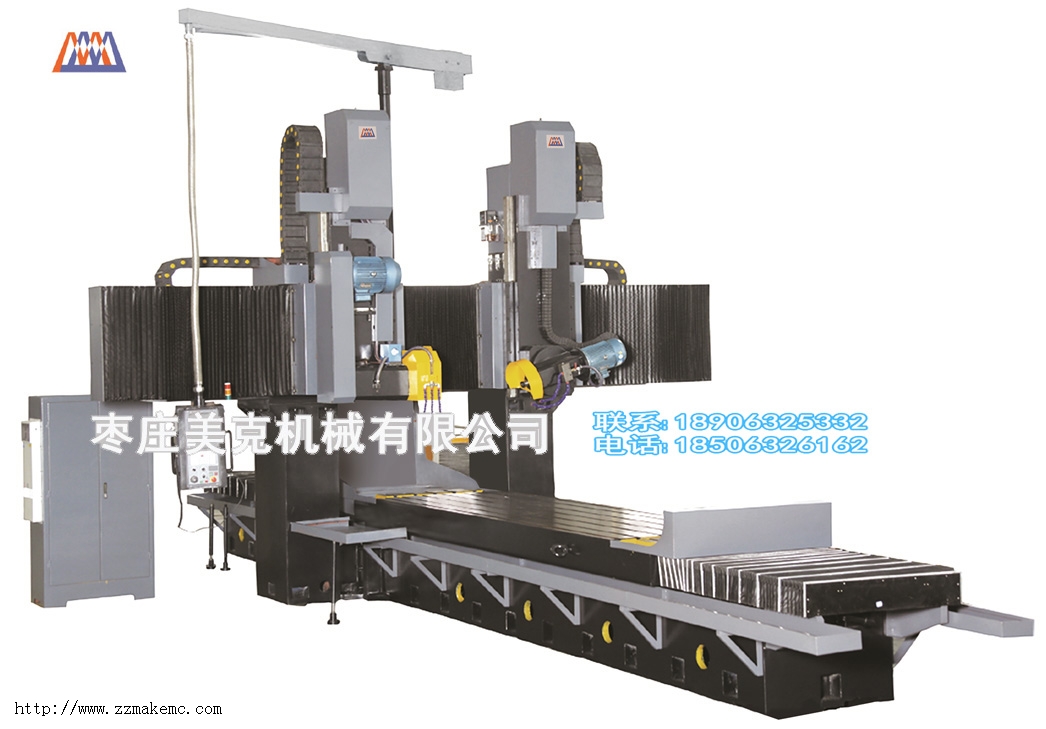

数控龙门导轨磨床（经济型）

特点：

伺服控制器控制，液压传动控制，伺服电机-行星减速机-滚珠丝杠驱动系统，箱形框架构件等部分组成。

卧式磨头以磨削水平平面为主。

立式磨头（液压锁紧），以磨削侧平面为主，调整角度，亦可磨削任何角度的V形轨及燕尾槽等斜面）。

采用龙门式结构，由双立柱、横梁及床身组成封闭式刚性框架结构。

横梁为矩形阶梯式导轨，力学性能好，刚性强。

卧式磨头动静压主轴，立式磨头采用滚动轴承。

工作台移动可无级调速，运动平稳，噪音小，独立液压站装有油温风冷装置。工作台移动速度及定距，可远程控制，无级调速，并有点动和自动功能。

由自动润滑装置进行润滑。若缺油可自动停机并报警。

产品参数	MK1630	MK1640	MK2040	MK2060	MK2080	MK2440	MK2460	MK2480	MK2860	MK2880
最大磨削宽度/长度mm	1600/3000	1600/4000	2000/4000	2000/6000	2000/8000	2400/4000	2400/6000	2400/8000	2800/6000	2800/8000
最大磨削高度（卧/立）mm	800/750	800/750	1200/1050	1200/1050	1200/1050	1200/1050	1200/1050	1200/1050	1500/1200	1500/1200
最大过件高度 mm	800	800	1200	1200	1200	1200	1200	1200	1500	1500
工件最大重量kg	5000	6000	8000	10000	12000	10000	14000	18000	25000	30000
立柱间距mm	1700	1700	2100	2100	2100	2500	2500	2500	3000	3000
工作台面宽度/长度mm	1250/3000	1250/4000	1600/4000	1600/6000	1600/8000	2000/4000	2000/6000	2000/8000	2500/6000	2500/8000
T型槽数量/宽度 个/mm	7/28 mm	7/28 mm	9/28 mm	9/28 mm	9/28 mm	9/28mm	9/28mm	9/28mm	11/28mm	11/28mm
工作台最大行程 mm	3200	4200	4200	6200	8200	4200	6200	8200	6200	8200
工作台移动速度 m/min	5-18	5-18	5-18	5-18	5-18	5-18	5-18	5-18	5-18	5-18
主轴转速（卧/立）rpm	1300/1450	1300/1450	1300/1450	1300/1450	1300/1450	1300/1450	1300/1450	1300/1450	868/970	868/970
砂轮尺寸（卧/立， 外/宽/内）mm	φ500/75/φ203	φ500/75/φ203	φ500/75/φ203	φ500/75/φ203	φ500/75/φ203	Φ500/75/203	Φ500/75/203	Φ500/75/203	Φ600/100/203	Φ600/100/203
	φ405/62/φ127	φ405/62/φ127	φ405/62/φ127	φ405/62/φ127	φ405/62/φ127	Φ405/62/φ127	Φ405/62/φ127	Φ405/62/φ127	Φ500/75/φ203	Φ500/75/φ203
电机功率（卧/立）Kw	11/7.5	11/7.5	11/7.5	11/7.5	11/7.5	11/7.5	11/7.5	11/7.5	22/11	22/11
外形尺寸（长/宽/高）mm	12000/6000/6000	16000/6000/6000	16000/6500/6500	21000/6500/6500	25000/6500/6500	16000/7200/6500	21000/7200/6500	25000/7200/6500	21000/9000/6600	25000/9000/6600
