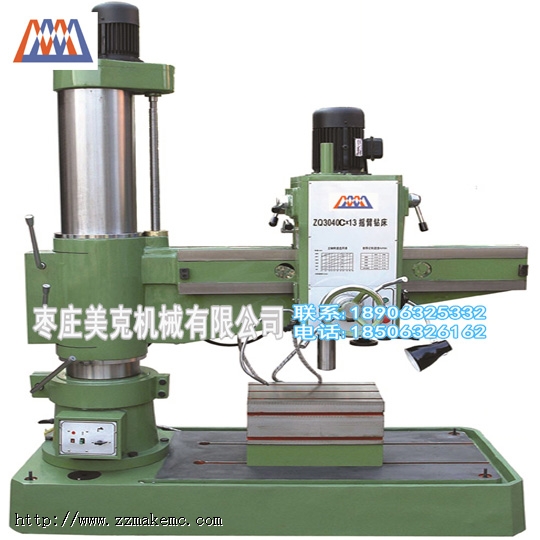

ZQ3040C摇臂钻床
特点：
外观造型美观大方，总体布局匀称协调，采用机械变速操作简便。
摇臂采用自动升降,生产效率高。
结构可靠制造精良，能保证机床精度持久度。
电器系统安全可靠。
功率大，刚性强。
|
产品参数 |
单位 |
ZQ3040C*10 |
ZQ3040C*12 |
ZQ3040C*13 |
|
最大钻孔直径 |
mm |
35/40 |
35/40 |
35/40 |
|
主轴锥度 |
|
MT.4 |
MT.4 |
MT.4 |
|
电机功率 |
kw |
3/0.75 |
3/0.75 |
3/1.1 |
|
主轴钻速范围及级数 |
rpm |
38-900/8 |
38-900/8 |
38-900/8 |
|
进给速度及级数 |
mm/r |
0.10,0.15,0.25 |
0.10,0.15,0.25 |
0.10,0.15,0.25 |
|
主轴行程 |
mm |
270 |
270 |
270 |
|
立柱直径 |
mm |
230 |
230 |
280 |
|
主轴中心至立柱表面距离 |
mm |
350-1300 |
350-1200 |
350-1300 |
|
主轴端面至底座工作面距离 |
mm |
130-1100 |
130-1100 |
260-1050 |
|
工作台尺寸 |
mm |
495*305*305 |
495*305*305 |
495*305*305 |
|
工作台尺T型槽 |
mm |
18/22/9 |
18/22/9 |
18/22/9 |
|
底座尺寸 |
cm |
151*72*245 |
170*72*24 |
176*80*22 |
|
底座工作面积 |
cm |
95*55 |
114*55 |
122*66 |
|
底座T型槽 |
mm |
18/30/15 |
18/30/15 |
18/30/15 |
|
机床外型 |
cm |
170*72*235 |
190*72*235 |
200*80*240 |
|
净重/毛重 |
kg |
1650/1850 |
1800/2000 |
2200/2400 |
|
包装尺寸 |
cm |
170*75*225 |
195*90*225 |
195*95*227 |
