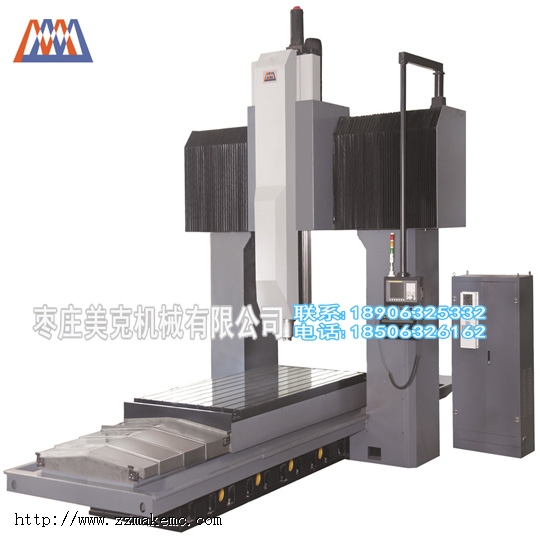

XK系列数控龙门铣床
1、基础件采用高强度优质铸铁，整机具有良好的刚性、抗震性和精度保持性。
2、龙门式框架结构，工作台移动式，整机结构紧凑，布局合理，美观大方。
3、X、Y轴采用重载直线滚动导轨，承载大，精度高。Z轴为硬轨结构，主轴箱双油缸对称式自动平衡系统，确保Z向进给的刚性和精度
4、名牌高速主轴单元，主轴变速机构适用于低速重切削。
5、适用于模具、汽车、航天、机车、包装机械、纺织机械等行业的精密加工，可自动完成铣、镗、钻、攻等多工序的加工要求。
|
产品参数 |
XK2216 |
XK3216 |
XK3220 |
XK4220 |
|
|
行程 |
X×Y×Z(mm) |
2200×1600×710 |
3200×1600×710 |
3200×2000×1060 |
4200×2000×1060 |
|
距离 |
主轴鼻端至台面 (mm) |
200-910 |
200-910 |
200-1260 |
200-1260 |
|
主轴中心至立柱 (mm) |
432 |
432 |
432 |
432 |
|
|
两立柱间距(mm) |
1630 |
1630 |
2000 |
2000 |
|
|
工作台 |
尺寸(长*宽 mm) |
2000×1250 |
3000×1250 |
3000×1600 |
4000×1600 |
|
T型槽尺寸 (宽度*数量*间距mm) |
22×7×180 |
22×7×180 |
22×9×180 |
22×9×180 |
|
|
最大承重(kg) |
5000 |
6000 |
7000 |
8000 |
|
|
主轴 |
锥孔 |
BT50 |
BT50 |
BT50 |
BT50 |
|
转速(rpm) |
50-6000(标配) 50-3000(重切削) |
50-6000(标配) 50-3000(重切削) |
50-6000(标配) 50-3000(重切削) |
50-6000(标配) 50-3000(重切削) |
|
|
功率(kw) |
15/18 |
15/18 |
15/18 |
15/18 |
|
|
进给 |
X/Y轴快速移动 (m/min) |
15 |
15 |
15 |
15 |
|
Z轴快速移动 (m/min) |
10 |
10 |
10 |
10 |
|
|
切削进给速度范围 (mm/min) |
1-4000 |
1-4000 |
1-4000 |
1-4000 |
|
|
精度 |
全行程定位精度 (mm) |
X:0.032 Y:0.028 Z:0.023 |
X:0.032 Y:0.028 Z:0.023 |
X:0.032 Y:0.028 Z:0.023 |
X:0.032 Y:0.028 Z:0.023 |
|
全行程 重复定位精度 (mm) |
X:0.016 Y:0.014 Z:0.011 |
X:0.016 Y:0.014 Z:0.011 |
X:0.016 Y:0.014 Z:0.011 |
X:0.016 Y:0.014 Z:0.011 |
|
|
其他 |
气压(MPa) |
0.65 |
0.65 |
0.65 |
0.65 |
|
电源容量(KVA) |
50 |
50 |
60 |
60 |
|
|
外型尺寸 (长*宽*高 m) |
5.6×3.5×3.8 |
6.6×3.5×3.8 |
9.5×3.9×4.2 |
10.5*3.9*4.2 |
|
