C型液压机自动测量轴类校正工艺方法

C型液压机，采用液压传动，速度快，压力稳，使用PLC可编程数字控制自动测量技术使校直工作达到了自动化水平，通过泵和油缸及各种液压阀之间实现能量的转换，调节和输送作用力于油缸上，其工作介质为46号抗磨液压油。轴类零件是机械工业中常见的零部件，采用校直机校正轴类零件是一种简单高效率的校直方法

单臂校直机针对轴类校正工艺从几何理论,数值分析,材料力学,弹塑性力学理论等方面,对轴类零件校平机的设计以及轴线弯曲的检测,拟合和校直方法等进行了理论和实践研究,采用自动测量轴类校正工艺方法为：



1)轴类零件轴线弯曲数学模型,通过建立轴线弯曲的曲线方程,在曲线方程中求曲线的曲率,挠度,挠率等,从而获得轴线弯曲的挠度方程.对轴线的挠度方程求解,找出轴线弯曲的最大挠度点及其位置,相位角等.



(2)轴线弯曲变形的检测和拟合,沿轴线方向取若干个等距截面,轴旋转,检测轴截面外表面上的点沿半径方向的数据.利用最小二乘法对检测到的数据进行处理,求出轴截面的最小二乘圆心,对各截面的圆心进行拟合.



(3)轴类零件校直修正量,将压力校直过程转化为简单的挠度——载荷曲线模型.对挠度——载荷曲线进行分析,利用弹塑性力学理论和经验公式,推导出校直过程中压头下压量的计算公式以及校直回弹量与初始弯曲量之间的关系.




枣庄美克机械有限公司是专业生产液压机设备的公司，C型液压机，四柱液压机，龙门式液压机，液压折弯机等多种款式，HP-63C,HP-100,HP-150,HP-200等多种型号任你挑选。我们可以根据客户要求定制压机，欢迎新老客户前来选购

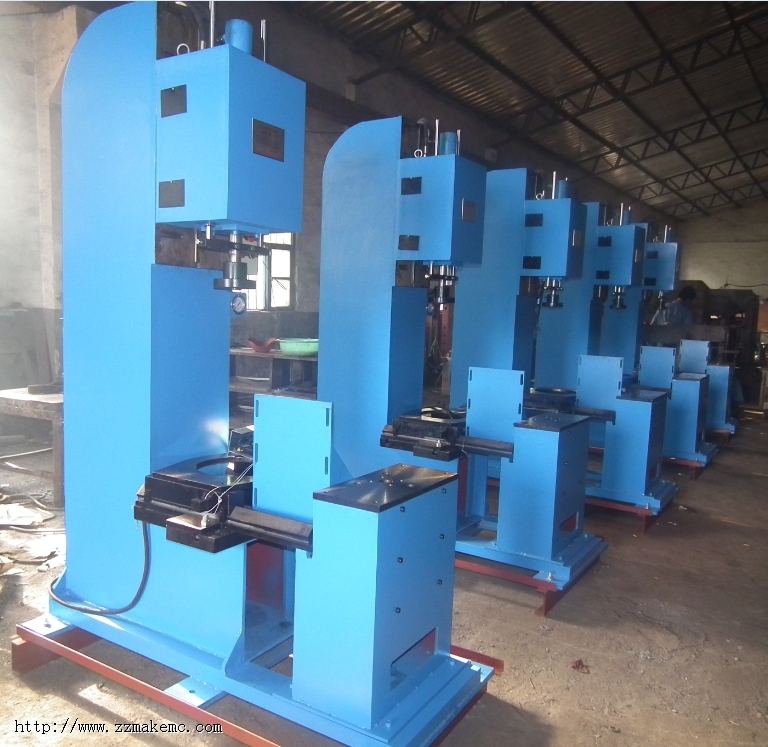

枣庄美克机械有限公司为埃及客户制作定制C型液压机

录入时间：2020/11/26
