锯床的机械结构
锯床主要部件有底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气制系统;润滑及冷却系统。
1.底座
底座为钢板焊接而成的箱形结构,床身、立柱固定其上，底座内腔有较大空间，前左侧为电气按钮控制箱，右侧为电气配电板箱，中间由钢板焊成的液压油箱，腔内装有液压泵站，液压管路，右侧为冷却切削液箱及水泵
2.床身
床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并保证精确的导向，小圆柱起辅助作用，从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。2:适用场合:主要应用于机械，锻造，加工等的下料
3.锯梁和传动结构
由厚钢板切割成形焊接而成，具有较强的刚性，其右后侧固定有蜗轮箱，箱内的蜗轮与锯梁上面的主动轮固接，二者同步旋转，左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮，再由主动轮、锯条驱动被动轮来实现的，锯条运转速度共三档。
4.锯条导向装置
安装在锯梁支板的导向装置由左、右导向臂与导向头组成，左、右导向臂都可沿燕尾榫移动(或右导向臂固定在立柱套上)，调整两导向臂间距离比工件尺寸宽40mm左右。导向装置用于改变锯条的安装角，使锯条与工作台垂直，为保证锯条的切削精度，减少振动，在左右导向臂各装有一组导向轮(滚动轴承)和耐磨的导向块，锯条背部也有耐磨合金的导向块。
5.夹紧结构
右虎钳固定在床身上，夹紧丝杆穿过液压夹紧油缸内孔，由丝杆连接左虎钳沿导轨左右移动，当左虎钳距离工件10-30MM时连接。手按控制面板的钳紧或钳松按钳，使工件夹紧或松开。
6.张紧结构
张紧装置是由滑板座、滑板、丝杆等组成，当要将锯条张紧时，用扭力扳手按顺时针方向旋转可张紧锯条，处于工作状态。如锯床处于长时间停机状态，扭力扳手向逆时针方向旋转锯条松开。

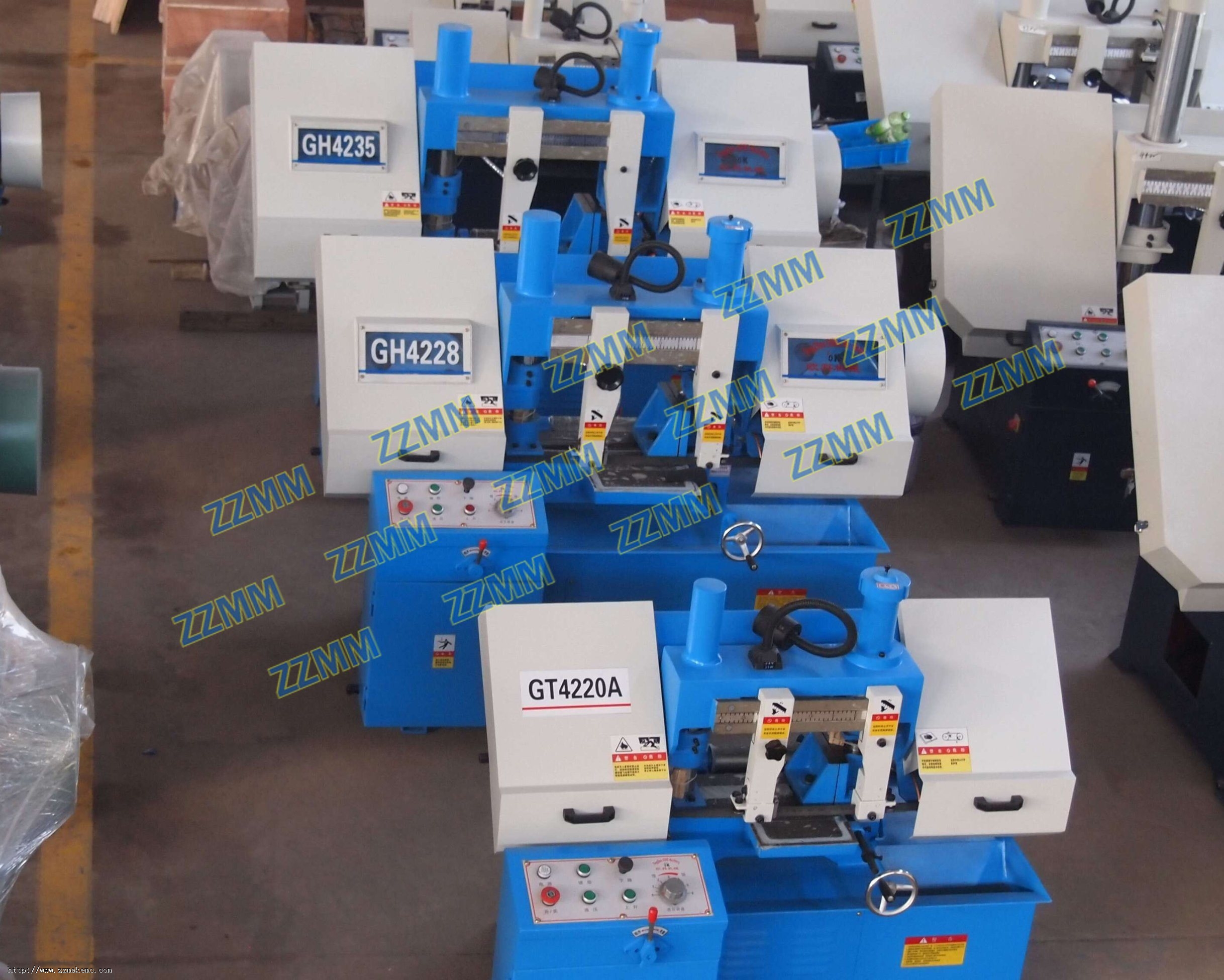

枣庄美克机械有限公司生产的锯床有带锯床GHB-300,GH4220,GH4220A,GH4228,GHA-280,GH4235,GHS-280,弓锯床BS-260G等型号，型号种类多，欢可以满足客户的不同需要，欢迎老客户前来选购。
